Erläuterungen und Anwendungstechniken
| Presstasystem |  |
Die Presstaecke ist das rationellere Verfahren, erfordert jedoch spezielle Werkzeuge und ist daher aus kostengründen nur dann sinnvoll, wenn größere Mengen gefertigt werden müssen | |
| Stiftsystem |  |
Da dieses System auch ohne spezielle Verarbeitungswerkzeuge auskommt, ist es auch für die Fertigung weniger Fenster geeignet | |
| T-Verbinder |  |
Um auch Zwischensprossen zu Realisieren, sind T-Verbindungen notwendig, die mit Hilfe von Stoß- oder T-Verbindern erreicht werden kann | |
| Stufen-Profilwinkel |  |
Die Lösung für nicht rechteckige Profilquerschnitte und das besondere an unserer Variante aus Profilwinkel | |
| Profil-Klebewinkel |  |
Profilwinkel, die ein nachträgliches Verkleben des Rahmens nach der Montage zulassen und somit beträchtliches Rationalisierungspotential bieten |

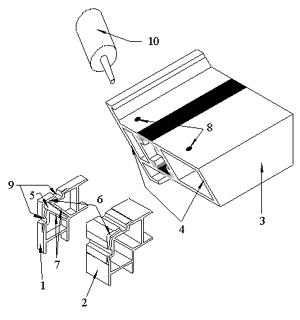

Eckverbinderkombination, die nach der Endmontage verklebt werden kann
 |
Diese Entwicklung erlaubt das nachträgliche Verkleben des fertig montierten Rahmens. Die in den Winkeln angebrachten Kanäle leiten den Kleber an die relevanten Stellen und gewährleisten somit sowohl eine mechanisch schlüssige Verbindung zwischen Hohlprofil und Eckwinkel als auch eine Abdichtung der Gehrungsfuge. Dieses System ist auch mit den Profilstufenwinkeln kombinierbar | |
 |

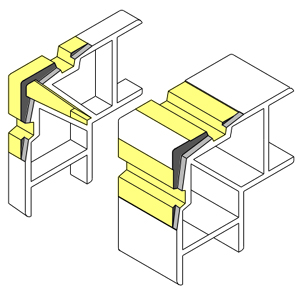

Prinzip: Beide Eckverbinder werden auf einem speziellen Fräsautomaten seitlich so eingefräst, daß ein Verbindungskanal entsteht, der den Kleber an alle relevanten (gelb markiert) Stellen leitet und die vorgesehenen Kammern miteinander verbindet. Beim breiteren Verbindungswinkel wird die Oberfläche des Außenwinkels verklebt. Beim schmaleren Aussteifungswinkel wird zusätzlich die Gehrung des Rahmenprofiles mit Kleber abgedichtet, indem die durch die Profilgeometrie vorgegebene Kammer im Bereich der Gehrungsnaht ausgefüllt wird |
Realisierbar wurde dieses System durch unseren neuen Fertigungsautomaten für Stufenprofilwinkel,
mit dessen Hilfe auch die erforderlichen Klebekanäle rationell gefräst werden können
